PicoFLY

Этот комплект уже включает в себя прошивку на чипе, поэтому вам не нужно самостоятельно прошивать чип. Ваша задача – просто припаять компоненты. Обновление прошивки чипа можно будет выполнить позже непосредственно с консоли.

Наши чипы не требуют обновления прошивки, поэтому в наших наборах нет USB-переходника. В каждом чипе уже установлена корректная прошивка, соответствующая модели консоли.

Обращаем ваше внимание, что установка некорректной прошивки на чип или неправильное подключение USB-разъёма к чипу может привести к повреждению чипа или консоли.

После установки комплекта необходимо подготовить SD-карту с файловой системой FAT32, загрузив на нее соответствующую прошивку. Рекомендуется предварительно создать резервные копии всех важных данных и сохранений. Затем вставьте подготовленную SD-карту в консоль.

HWLFY

HWLFY представляет собой предыдущую версию чипа, основанную на проприетарной прошивке и аппаратных средствах. В настоящее время он не продается и недоступен из-за того, что давно прекращено его производство. Эта модификация столкнулась с рядом проблем с различными типами памяти на устройствах Nintendo и из-за своей дефицитности была значительно дорогой. В настоящее время возможно приобрести только оставшиеся складские запасы, которые уступают новому решению Picofly.

Преимущества Picofly перед HWFLY:

Установка чипа

Рекомендуется:

Возможные ошибки:

При возникновении любых ошибок рекомендуется выполнить следующий набор действий, который решает 99,99% проблем:

  1. Проверьте пайку всех точек.
  2. Прозвоните шлейф.
  3. Проверьте точки на короткое замыкание.
  4. Проверка сопротивления всех точек -> инструкция;
  5. Проверка сопротивления у процессора -> инструкция;
  6. Отмойте весь флюс и т.д.
  7. Проверьте, не попал ли припой на чужие контакты.
Ошибки при пайке (сначала смотрим сюда)

Нажмите на картинку, чтобы увидеть её в полном размере.

Ошибки при пайке PicoFLY

Правильный вариант:
- нет короткого замыкания;
- нет излишков припоя;
- хорошо припаян к конденсатору с двух сторон;
- не попадает на соседние контакты.

Ошибки при пайке PicoFLY Nintendo Switch LITE

Не припаян контакт 3.3V. Он должен быть припаян к резистору.

Ошибки при пайке PicoFLY черного шлейфа

Нет контакта слева около резистора SP1.

Ошибки при пайке PicoFLY Nintendo Switch LITE

Не припаян контакт 3.3V. Он должен быть припаян к резистору.

Ошибки при пайке PicoFLY черного шлейфа

Нет контакта слева от резистора SP2, справа припой попал на соседний резистор.

Ошибки при пайке PicoFLY черного шлейфа

Контакты ACD припаяны мимо.

Ошибки при пайке PicoFLY черного шлейфа

Контакты ACD припаяны мимо.

Ошибки при пайке PicoFLY черного шлейфа

Такая пайка может привести к короткому замыканию или к проблемам при сборке.

Ошибки с SD-card
  • Проверить, что модуль SD подключен к плате.
  • Проверить, что на флешке есть прошивка.
  • Проверить, что флешка отформатирована в FAT32.
  • Проверьте целостность SD-карты:
    • Используйте программу H2TestW для проверки целостности SD-карты.
Ошибка еММС

Флюса использовать нужно очень по минимуму. Обязательно увеличительное стекло иметь. Ставил «шарики» на плате в точках пайки, прислонил шлейф и припаял его с мин количеством припоя, все установил и проверил еще через увеличение и прозрачный шлейф. Первый запуск в Хекате на бекапе связанного с еммс случались ошибки, далее зашел в расширенную информацию и была ошибка об медленной работе еммс. Информация такая в основном на забугорных форумах встречается с bus скоростью в 200 мб/с, а у меня было 0 мб/с скорость. Пайка через шлейф была видна и проблем не виделось. Приставка просто не включалась вообще. Был отпаян шлейф, все заработало как и должно, а также обнаружилась залуженная точка памяти под шлейфом (а не должно было этого быть).

В процессе пайки шлейфа припой случайно попал на соседние металлические контакты, что привело к ошибке, связанной с памятью (eMMC), на консоли. Для предотвращения подобных ошибок рекомендуется при пайке закрывать всю поверхность, кроме мест, где необходимо нанести припой, используя каптоновую ленту. Это позволит избежать случайных коротких замыканий и сохранит нормальную работу устройства.

Ошибка еММС PicoFLY Nintendo SwitchОшибка еММС PicoFLY Nintendo SwitchОшибка еММС PicoFLY Nintendo SwitchОшибка еММС PicoFLY Nintendo Switch

Ссылка на видео, если оно не отобразилось на сайте - eMMC-error5.mp4

Чтобы просмотреть изображение в оригинальном размере, просто нажмите на него.

Ошибка RST (2 коротких желтых **)

2 коротких сигнала желтым светодиодом.

Во время пайки есть риск, что избыток припоя может попасть на соседние контакты и вызвать нежелательные электрические соединения. Кроме того, даже присутствие флюса на близлежащих контактах может вызвать электрические помехи. Это особенно критично для контактов, таких как RST, которые особенно чувствительны к помехам.

Ссылка на видео, если оно не отобразилось на сайте - RST - error.mp4

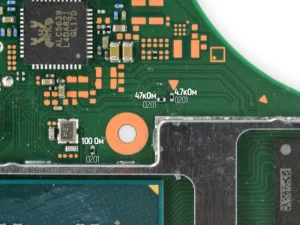

Проверка сопротивления шлейфа и ЦП

Про установку и проверку черного шлейфа подробнее здесь.

Сопротивление резисторов около процессора PicoFLY Nintendo SwitchСопротивление шлейфа LITE FPC PicoFLY Nintendo Switch

1 длинный 2 коротких (*==) Не было запроса CMD1 от eMMC

*==: Не было запроса CMD1 от eMMC (плохое подключение (связано с CMD/CLK/Dat0) или неисправный CPU приставки)

@abal1000x сообщил, что эта ошибка может означать, что стадия сбоев еще не началась. Сообщение от @abal1000x

Решение 1 – опыт и знания

  1. Проверка пайки всех точек;
  2. Прозвонка шлейфа;
  3. Проверка точек на короткое замыкание;
  4. Проверка сопротивления всех точек;
  5. Проверка сопротивления у процессора;
  6. Отмыть весь флюс и т.д.;
  7. Проверка на попадания припоя на чужие контакты.

**Решение 2 ** - источник

Возможно, проблема была связана с CLK. Я перепроверил CLK, но ошибка все равно оставалась. После этого я отсоединил CLK, включил консоль и заново подключил CLK. И, наконец, все заработало.

**Решение 3 ** - источник

Используйте SDA SCL, если обычный сбой не работает.

Решение 4 -

Брак чипа PicoFLY, отсутствие 1 ножки у самого чипа. Можно оформить как брак или же восстановить самостоятельно.

Брак чипа PicoFLY, отсутствие 1 ножки у самого чипа.

Чтение ошибок на светодиоде

Начиная с версии прошивки 2.70 и далее, изменились цвета и коды светодиода для отладки. Теперь используются только три цвета: синий (Взламывает), белый (прошивает), жёлтый (код ошибки). Это было сделано для облегчения отладки, а также для решения проблем с цветовыми кодами RGB/GRB.

3 цвета: 🔵 синий (Взламывает), ⚪️ белый (прошивает), 🟡 желтый (код ошибки).

Список кодов ошибок (= длинный импульс, * короткий импульс):

= USB-прошивка выполнена

** RST не подключен
*= CMD не подключен
=* D0 не подключен
== CLK не подключен

=** Ошибка инициализации eMMC во время процесса сбоя
=*= ЦП никогда не достигает проверки BCT, этого не должно происходить
==* ЦП всегда достигает проверки BCT (нет реакции на сбой, проверьте MOSFET)
=== Достигнут лимит попыток сбоя, сбой невозможен

=*** Ошибка инициализации eMMC
=**= Ошибка записи eMMC - сравнение не удалось
=*=* Ошибка записи eMMC - ошибка записи
=*== Ошибка теста eMMC - ошибка чтения
==** Ошибка чтения eMMC во время обновления прошивки
==*= Ошибка копирования BCT - ошибка записи
===* Ошибка копирования BCT - ошибка сравнения
==== Ошибка копирования BCT - ошибка чтения

Следующие коды отсутствуют на главной странице репозитория, но есть в PicoFlyGuideV.6.2.pdf файле в этом же репозитории. А также на форуме gbatemp.net к ним часто отсылаются

***: Нет ответа CMD1 от eMMC (возможно, проблема с eMMC?)
**=: Не удалось прочитать блок 1 eMMC (не должно происходить)
=: Не удалось прочитать блок 0 eMMC (сбой инициализации eMMC?)
*==: Не было запроса CMD1 от eMMC (плохое подключение (связано с CMD/CLK/Dat0) или неисправный CPU приставки)
=**: Сбой инициализации eMMC во время процесса модификации
=*=: Процессор не достиг проверки BCT (не должно происходить)
==*: Процессор всегда достигает проверки BCT (нет реакции на модификацию, проверьте mosfet)

Имейте в виду, что большинство ошибок, примерно 99%, напрямую связаны с качеством пайки. Частые проблемы включают недостаточно надёжное соединение, отсутствие контакта, а также случаи, когда припой или флюс оказываются в непредназначенных местах.

Прошивка чипа

Настоятельно не рекомендуем обновлять чип, если у вас все стабильно работает. По умолчанию чип уже прошит. Необходимость обращаться к этому пункту возникает только в случае крайней необходимости и только если вы полностью понимаете последствия своих действий.

Видео инструкция

Установка желтого шлейфа
Подключение черного шлейфа Picofly

Видео с канала TheModSmith, установка черного шлейфа Picofly на Rev2. А также проверка правильность припайки.

Схема подключения Picofly (RP2040)
Нажмите на изображение, чтобы открыть его в полном размере

CORE V2

Nintendo SWITCH PicoFly CORE распиновка rp2040

OLED

Nintendo SWITCH PicoFly Oled установка

LITE

Nintendo SWITCH PicoFly Lite установка
Установка желтого шлейфа Nintendo Switch Rev.2

Nintendo SWITCH PicoFly Rev.2 установка желтого шлейфа EMMC pinout

Pin #NameType
3CMDBI
303.3vPWR
29RESETIN
27CLKIN
23DAT0BI
Установка желтого шлейфа New LITE FPC
Нажмите на изображение, чтобы открыть его в полном размере Схема подключения аналогична той, что используется для черного шлейфа.

Nintendo SWITCH PicoFly Lite установка желтого шлейфа New LITE FPCNintendo SWITCH PicoFly Lite установка желтого шлейфа New LITE FPCNintendo SWITCH PicoFly Lite установка желтого шлейфа New LITE FPC

Установка нового шлейфа LITE & OLED
Нажмите на изображение, чтобы открыть его в полном размере Схема подключения аналогична той, что используется для черного шлейфа.

Видео 1 (youtube)

Видео 2 (youtube)

Nintendo SWITCH PicoFly Lite OLED установка шлейфаNintendo SWITCH PicoFly Lite OLED установка шлейфаNintendo SWITCH PicoFly Lite OLED установка шлейфа

Установка комплекта PicoFLY Lite+Oled+Rev.2

Rev.2

OLED

Nintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установкаNintendo SWITCH PicoFly OLED установка

LITE

Nintendo SWITCH PicoFly ALL Lite FPC установка

Прошивка приставки

Рекомендуемая прошивка: ‘KEFIR 714, Atmosphere 1.6.2, hekate 6.0.7 Стабильная’ (или более новая версия с уровнем стабильности ‘Стабильная’). Для разгона: Ultra 2.1|RC3(или более новая версия с уровнем стабильности ‘Стабильная’).

KEFIR

KEFIR не является отдельной прошивкой. Это набор, который включает в себя прошивку Atmosphere и подборку важных рекомендуемых приложений, плагинов, модулей и дополнительного программного обеспечения, необходимых для расширения функциональности.

Источник прошивки Codeberg (Актуальная версия) [eng, укр] - codeberg.org

Источник прошивки GitHub (Актуальная версия) - GitHub - rashevskyv/kefir

При первой установке или установке на чистую карту памяти выполните следующие шаги:
  1. Скопируйте содержимое архива kefir.zip из репозитория kefir в корень карты памяти вашей консоли Nintendo Switch.
  2. Удалите с карты памяти все, кроме папок “Nintendo” и “emuMMC” (это ваш Emunand, содержащий, в том числе и файлы сохранений и все ваши игры).
  3. Вставьте карту памяти в Switch.
  4. Запустите вашу консоль.
Если вы используете Windows и предпочитаете простой способ установки:
  1. Распакуйте архив kefir.zip на вашем ПК.
  2. Запустите install.bat из распакованного архива и следуйте инструкциям на экране.
  3. Когда на экране появится надпись ‘All Done’, вставьте карту памяти обратно в консоль и запустите прошивку.

❗️Обратите внимание, что установка на MacOS не рекомендуется из-за возможных сложностей с работой с SD-картой. Если вы все же хотите попробовать установить приложение на MacOS, рекомендуется ознакомиться с соответствующими рекомендациями в интернете. Рекомендации [eng] - ССЫЛКА

Ultra-NX by redraz

Ultra - это функциональная кастомная прошивка, с упором в разгон и улучшенный пользовательский опыт. Ultra 2.1 Поддерживает HOS 18.0.1 и все ревизии консолей.

Ошибки при запуске

Этот раздел для тех случаев, когда чип работает, но прошивка по каким-либо причинам не запускается.

A fatal error occured when running Fusee
Unable to identify package
press power to reboot

A fatal error occured when running Fusee Unable to identify package press power to reboot

Повторная установка выбранной вами прошивки

Установите заново выбранную вами прошивку, внимательно повторяя все шаги установки. Предварительно рекомендуется отформатировать SD карту и сделать бекап всех важных файлов на ней.

Повторная установка Atmosphère

Попробуйте переустановить Atmosphère. Скачайте последнюю версию Atmosphère с официального источника и замените существующий файл payload.bin новым.

Проверка SD-карты

Проверьте, не повреждена ли ваша SD-карта. Используйте программу для проверки файловой системы и целостности данных. Возможно, стоит отформатировать SD-карту и снова скопировать на неё файлы Atmosphère.

Failed to open payload.bin

Ошибка “Failed to open payload.bin” обычно указывает на проблему с загрузочным файлом payload.bin, который необходим для запуска программного обеспечения Atmosphère на вашей консоли.

Повторная установка выбранной вами прошивки

Установите заново выбранную вами прошивку, внимательно повторяя все шаги установки. Предварительно рекомендуется отформатировать SD карту и сделать бекап всех важных файлов на ней.

Повторная установка Atmosphère

Попробуйте переустановить Atmosphère. Скачайте последнюю версию Atmosphère с официального источника и замените существующий файл payload.bin новым.

Проверка SD-карты

Проверьте, не повреждена ли ваша SD-карта. Используйте программу для проверки файловой системы и целостности данных. Возможно, стоит отформатировать SD-карту и снова скопировать на неё файлы Atmosphère.

Error while loading fss0:
atmosphere/package3
Wrong ini cfg or missing/corrupt files!
Failed to launch HOS!

Error while loading fss0: atmosphere/package3 Wrong ini cfg or missing/corrupt files! Failed to launch HOS!

**Error while loading fss0:
atmosphere/package3
Wrong ini cfg or missing/corrupt files!
Failed to launch HOS!**

Замените файлы конфигурации

Поскольку ошибка указывает на проблему с файлами конфигурации, попробуйте заменить те, которые у вас есть в данный момент, на те, которые вы получили с вашей сборкой fss0, чтобы посмотреть, заработает ли это.

GitHub - Atmosphere

GitHub - Hekate

Проверьте прошивку на SD-card

Иногда во время создания раздела с данными остается только раздел EMUMMC, что означает удаление всех остальных файлов и папок, включая Atmosphere. Проверьте корневую папку вашей SD-карты, и если у вас есть только загрузчик и EMUMMC, попробуйте установить Atmosphere еще раз, чтобы посмотреть, поможет ли это.

Источник

NAND

Что такое NAND? Как делать бекап NAND? (Его делать обязательно!)

NAND на Nintendo Switch относится к встроенной флеш-памяти консоли, которая используется для хранения системного программного обеспечения, игр, сохранений, пользовательских настроек и других важных данных. Это основное хранилище устройства, аналогичное жёсткому диску в компьютере или SSD-накопителю. В контексте модификаций консоли, доступ к NAND памяти может быть использован для установки кастомной прошивки или выполнения резервного копирования и восстановления системы.

Внешний источник с инструкцией: ссылка - автор не несет ответственности за содержимое

EmuNAND (Его делать если хотите пользовать официальной прошивке)

EmuNAND - это клонированная версия системного программного обеспечения Nintendo Switch, которая хранится на внешней SD-карте и используется для загрузки системы. Наличие EmuNAND означает, что на консоли также присутствует оригинальная прошивка, известная как SysNAND, которая обычно используется для доступа к онлайн-играм и загрузки игр, купленных или загруженных из eShop.

При использовании оригинальной прошивки SysNAND риск блокировки консоли Nintendo является относительно низким. Однако, EmuNAND используется для запуска пиратского программного обеспечения. В этом случае принимаются меры для сокрытия серийного номера консоли, что позволяет избежать её отслеживания даже при подключении к интернету.

Внешний источник с инструкцией: ссылка - автор не несет ответственности за содержимое

Установка игр осуществляется через ЧЕРНЫЙ (НЕ СИНИЙ) DBI;

NSZ - это сжатый формат файлов, аналогичный NSP, который похож на RAR или ZIP архив. Когда вы выполняете установку NSZ, ваш Switch распаковывает файлы с использованием оперативной памяти в качестве буфера для уже распакованных частей файла перед записью на карту памяти. При использовании HBmenu через альбом у вас ограниченное количество оперативной памяти ( что может привести к ошибке при распаковке и установке NSZ), в то время как при запуске через игру или через ярлык вы можете использовать всю оперативную память. Это позволяет DBI полностью использовать оперативную память и успешно устанавливать любую игру.

Для входа в этот режим:

Полезные ресурсы
